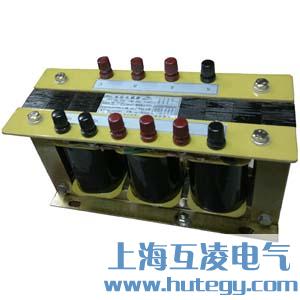

產品名稱：JSGW-0.5電壓互感器

型號：JSGW-0.5

品牌：上海互凌

座機：021-31263351

企業QQ：919107474

溫馨提示：訂貨時請?jiān)敿?xì)核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。

訂貨方案：

1、提供接線方案圖、用途和系統圖、額定電壓、額定電流等

2、控制、測量及保護功能以及其他閉鎖和自動裝置的要求。

3、互感器使用在特殊環境條件時，應在訂貨時詳細說明。

4、需要其它或超出附件、備件時應提出種類和數量。

產品詳情

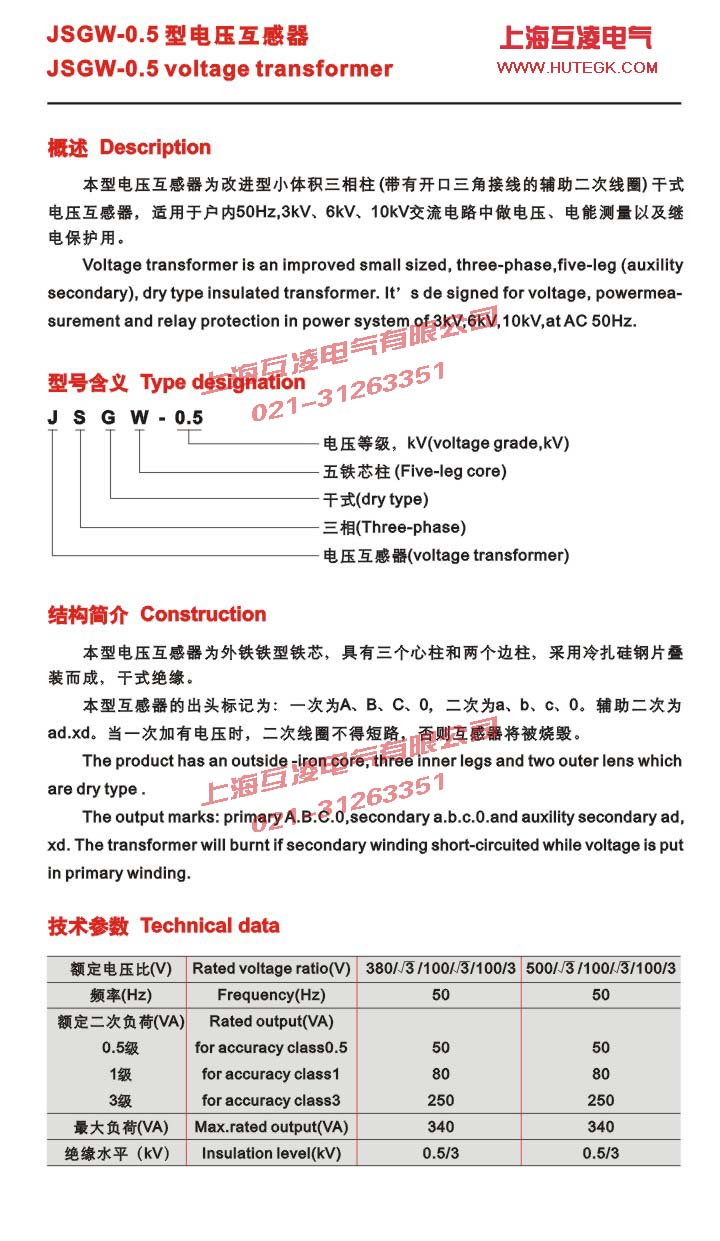

JSGW-0.5電壓互感器原理

本型電壓互感器為外鐵型鐵芯，具有三個心柱或兩個邊柱，采用冷扎硅鋼片疊裝而成，干式絕緣。

簡介

JSGW-0.5三相五柱式電壓互感器為改進型小體積三相柱（帶有開口三角接線的輔助二次線圈）干式電壓互感器，適用于戶內50HZ，3KV、6KV、10KV交流電路中做電壓、電能測量以及繼電保護用。

技術參數

產品型號	額定電壓比(V)	準確級及額定輸出COSφ=0.8				極限輸出(VA)	額定絕緣水平(KV)
		0.5	1	3P	6P
JSGW-0.5	380/√3/100/√3//100/3	50	80	250	40	340	0.5/3
	500/√3/100/√3//100/3

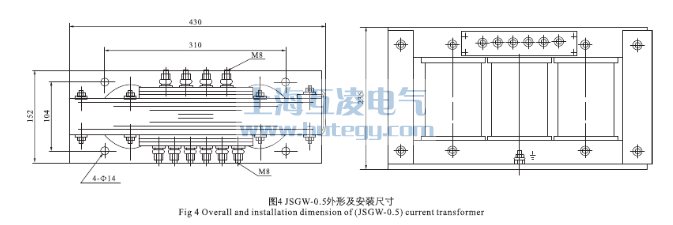

JSGW-0.5電壓互感器尺寸圖

JSGW-0.5電壓互感器小型尺寸圖

產品名稱：
JSGW-0.5電壓互感器

型號：
JSGW-0.5

本公司是一家具有多年成套配件生產歷史，集開發、生產、銷售為一體的專業化企業，是國家電流互感器、電壓互感器、零序電流互感器、限流電抗器及放電線圈的主要生產廠家之一。歡迎來電咨詢訂購。
地址：http://www.csjfw.cn/JSGW-0.5-272.html
